Zarządzalny przemysłowy przełącznik PoE+ warstwy 3 dla wymagających infrastruktur sieciowych

IGS-6325-24P4X to zarządzalny przemysłowy switch warstwy 3 (L3) PoE+ od PLANET wyposażony w 24 porty RJ-45 10/100/1000BASE-T zgodne z standardem PoE+ 802.3at (co przekłada się na moc do 36W na dany port RJ-45), 4 dzielone sloty SFP oraz 4 kolejne sloty SFP+ 10G. Wszystko to znajduje się w smukłej, wytrzymałej obudowie o wysokości 1U. Wszystko to i więcej możesz w prosty sposób zamontować w swojej 19" szafie Rack.

Sprzęt oferuje przyjazne dla użytkownika, a jednocześnie zaawansowane, interfejsy zarządzania IPv6/IPv4, liczne funkcje przełączania warstw L2/L4, możliwość dynamicznego routingu OSPFv2 w warstwie L3 oraz zaawansowaną technologię ITU-G.8032 ERPS Ring usprawniającą funkcję szybkiego samoczynnego odzyskiwania danych. Ponadto użytkownik do dyspozycji otrzymuje inteligentne funkcje PLANET PoE do sterowania zewnętrznym monitoringiem IP PoE oraz innymi urządzeniami sieci bezprzewodowej. Switch w stanie działać niezawodnie, stabilnie i cicho w ekstremalnym zakresie temperatur od -40 do 75 °C.


Wsparcie dla routingu warstwy 3

Przełącznik IGS-6325-24P4X umożliwia administratorowi wygodne zwiększenie wydajności sieci poprzez ręczne skonfigurowanie routingu statycznego VLAN w warstwie 3 IPv4 / IPv6 oraz automatyczne ustawienie ustawień IPv4 OSPFv2 (Open Shortest Path First - OSPF). Protokół OSPF jest dynamicznym, wewnętrznym protokołem routingu dla autonomicznego systemu opartego na stanie łącza. Protokół tworzy bazę danych dla stanu łącza, wymieniając stany łącza między przełącznikami warstwy 3, a następnie używa algorytmu OSPF do generowania ścieżki tabeli na podstawie tej bazy danych

Skuteczne rozwiązanie sieciowe w zakresie bezpieczeństwa cybernetycznego

Seria przełączników IGS-6325 obsługuje protokoły SSHv2, TLS i SSL, zapewniając silną ochronę przed zaawansowanymi zagrożeniami. Zawiera szereg funkcji bezpieczeństwa cybernetycznego, takich jak DHCP Snooping, IP Source Guard, ARP Inspection Protection, kontrola dostępu do sieci oparta na portach 802.1x i MAC, zarządzanie kontami użytkowników RADIUS i TACACS+, uwierzytelnianie SNMPv3 itd.


Redundantny pierścień, szybkie odzyskiwanie danych w krytycznych ważnych zastosowaniach sieciowych

Urządzenie z rodziny IGS-6325 obsługuje technologię redundantnych pierścieni (Redundant Ring) i oferuje potężne, szybkie możliwości samodzielnego odzyskiwania danych, aby zapobiec przerwom w transmisji danych i atakom z zewnątrz. Sprzęt obsługuje i wprowadza

/ implementuje zaawansowaną technologię ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree (802.1s MSTP) oraz redundantny system zasilania do sieci automatyki przemysłowej klienta, w celu zwiększenia niezawodności i czasu pracy w trudnych warunkach przemysłowych. W sieci Ring, czas odzyskiwania łącza danych może wynosić nawet 10 ms.


Wysokowydajne zasilanie PoE o zastosowań w zakresie bezpieczeństwa i usług publicznych

Całkowity budżet zasilania PoE przełącznika IGS-6325-24P4S wynosi 440W i został przewidziany specjalnie w celu zaspokojenia rosnącego w energię zapotrzebowania kompatybilnych urządzeń sieciowych, takich jak wielokanałowe, bezprzewodowe punkty dostępowe (802.11a/b/g/n), szybkoobrotowe kamery IP PTZ oraz wiele innych.

Wygodne oraz inteligentne wykrywanie urządzeń zgodnych z ONVIF

Tajwański producent rozwiązań sieciowych PLANET niedawno opracował niesamowicie przydatną funkcję do swoich urządzeń - obsługę oraz wyszukiwanie urządzeń zgodnych z ONVIF. Rozwiązanie to zostało zaprojektowane specjalnie do współpracy z systemami monitoringu IP. Za pomocą graficznego interfejsu użytkownika, który udostępniają przełączniki serii IGS-6325 wystarczy tylko jedno kliknięcie w aplikacji online, aby wyszukać i wyświetlić wszystkie dostępne urządzenia ONVIF, za sieci. Ponadto użytkownik może w łatwy sposób przesłać nagrania wideo / obrazy bezpośrednio do przełącznika i zdalnie monitorować lub sprawdzać nadzorowane miejsca np. linie montażową w fabryce. Wszelkie informacje odnośnie monitoringu IP w czasie rzeczywistym, dane o statusie kamer (online / offline) oraz możliwość ponownego uruchomienia danej kamery (poprzez restart zasilania PoE) są możliwe dzięki temu wszechstronnemu graficznemu interfejsowi do zarządzania urządzeń ONVIF od PLANET.


Funkcja inteligentnego sprawdzanie działania urządzenia

Przełącznik może być skonfigurowany do monitorowania statusu działania podłączonych urządzeń, w czasie rzeczywistym, za pomocą prostego polecenia ping. W sytuacji, gdy dany sprzęt przestanie działać i nie będzie odpowiadał, przełącznik PLANET wznowi zasilanie danego portu PoE i przywróci to urządzenie do działania. Znacznie zwiększy to niezawodność i wydajność sieci PoE a możliwość automatycznego resetu źródła zasilania danego produktu PoE, zmniejszamy w ten sposób obciążenie działu IT w firmie.


Harmonogram zasilania PoE

Zgodnie z tendencją do oszczędzania energii na całym świecie i przyczyniającą się do wzrostem  ochrony środowiska, przełącznik IGS-6325 może sprawnie kontrolować zasilanie PoE, poza możliwością uzyskania wysokiej mocy na danym porcie RJ-45. Funkcja "PoE Schedule" pomaga użytkownikom włączać i wyłączać zasilanie PoE dla każdego portu RJ-45, w określonych odstępach czasu, czyniąc z tej funkcji narzędzie pomagające małym i średnim firmom / przedsiębiorstwom na oszczędzanie energii i kosztach z nią związanych. Funkcja ta zwiększa też bezpieczeństwo pracy sieci PoE, wyłączając urządzenia, które nie powinny być używane we wcześniej sprecyzowanych godzinach.

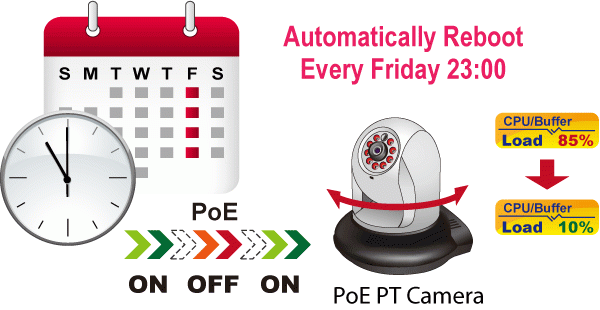

Harmonogram "recyklingu" zasilania

Ten produkt sieciowy umożliwia każdej z podłączonych kamer IP PoE lub bezprzewodowemu punktowi dostępowemu PoE na reset, w określonym przez użytkownika terminie, w każdym tygodniu. Zmniejszy to szansę na awarię kamery IP lub punktu dostępowego w wyniku przepełnienia bufora sieciowego.


Funkcje alarmowe „SMTP/SNMP Trap"

Pomimo iż większość oprogramowania do zarządzania kamerami IP lub rejestratorami IP NVR oferuje funkcję powiadamiania SMTP na adres E-mail, przełącznik PLANET serii
IGS-6325 dodatkowo posiada funkcję alarmowe, aby pomóc użytkownikom w diagnozowaniu niepoprawnie działającego urządzenia, z powodu przerwanego połączenia sieciowego, utraty zasilania PoE czy błędu podczas restartu w procesie sprawdzenia działania urządzenia.

Skuteczne funkcje alarmowe dla lepszej ochrony

Seria przełączników IGS-6325 obsługuje funkcję Fault Alarm (alarm w przypadku awarii), która może ostrzegać użytkowników, gdy coś jest nie tak ze switchem. Dzięki tej pomocnej funkcji użytkownicy nie będą musieli tracić czasu na znalezienie problemu. Pomoże to zaoszczędzić czas oraz zasoby ludzkie.


Wejście / wyjście cyfrowe dla alarmu zewnętrznego

Ten switch pomaga administratorom sieci efektywnie zarządzać siecią, nawet w przypadku nieoczekiwanych sytuacji, zapewniając wejście i wyjście cyfrowe dla zewnętrznego urządzenia / systemu alarmowego na przednim panelu. Wejście cyfrowe może służyć do wykrywania i rejestrowania stanu urządzeń zewnętrznych, takich jak np. czujnik ruchu / włamania. Wyjście cyfrowe, natomiast, może być użyte do wysyłania alarmu, gdy switch serii IGS-6325 ma problem łączności na danym porcie lub wystąpiła awaria zasilania.


Solidne funkcje warstwy 2 (L2)

Switch serii IGS-6325 może być zaprogramowany do wykorzystania dostępnych, zaawansowanych funkcji zarządzania przełącznikami, takich jak dynamiczna agregacja łączy portowych, sieć VLAN Q-in-Q, prywatna sieć VLAN, Rapid Spanning Tree Protocol, QoS warstwy 2 do warstwy 4, kontrola przepustowości oraz IGMP Snooping. Poprzez agregację łączącą portów pomocniczych przełączniki serii IGS-6325 umożliwiają obsługę szybkiego łącza szerokopasmowego z wieloma portami światłowodowymi i obsługuje również pracę awaryjną (fail-over).


Wysoki poziom bezpieczeństwa

Produkt serii IGS-6325 oferuje listy kontroli dostępu (ACL) warstwy 2 do warstwy 4, w celu wymuszenia jak najlepszego bezpieczeństwa. Użytkownik może top wykorzystać do ograniczania dostępu do sieci przez odmawianie pakietów na podstawie źródłowego i docelowego adresu IP, portów TCP / UDP lub zdefiniowanych typowych zastosowań sieciowych. Mechanizm ochrony przełącznika obejmuje również autoryzację urządzeń 802.1X opartą o port lub adres MAC. Natomiast, dzięki prywatnej funkcji VLAN można zapobiec komunikacji między portami brzegowymi, aby zapewniając prywatność użytkownika. Administratorzy sieci mogą bez przeszkód tworzyć bezpieczne infrastruktury sieci (np. pod korporacje) przy znacznie mniejszym nakładzie czasu i wysiłku niż wcześniej.

Obsługa protokołu Modbus TCP zapewnia elastyczną łączność sieciową dla systemów automatyki przemysłowej

Dzięki obsługiwanemu protokołowi Modbus TCP / IP, przełącznik IGS-6325-20T4C4X można łatwo zintegrować z systemami SCADA, systemami HMI i innymi systemami gromadzenia danych w halach fabrycznych. Umożliwia to administratorom zdalne monitorowanie informacji operacyjnych tego przemysłowego przełącznika Ethernet, informacji o jego portach i ich stanie komunikacji, dzięki czemu łatwo można uzyskać lepszy nadzór i kontrolę nad całą fabryką.

Protokół synchronizacji czasu (Time Protocol 1588) dla przemysłowych sieci komputerowych

Przełącznik serii IGS-6325 świetnie nadaję się do telekomunikacyjnych i nośnikowych zastosować Ethernet, wspierając dostarczanie usług MEF i synchronizację pakietów dla IEEE 1588 oraz synchronicznego Ethernetu.


Elastyczne rozwiązanie 10Gb Ethernet

Standard 10G to olbrzymi skok w ewolucji sieci Ethernetu. Każde ze slotów 10G SFP+ przełącznika IGS-6325-24P4X obsługuje tryb Dual-Speed 10GBASE-SR/LR lub 1000BASE-SX/LX. Administrator może elastycznie dobrać odpowiedni moduł / wkładkę SFP/SFP+ w zależności od wymaganej odległości lub prędkości transmisji na potrzeby danej topologii sieciowej. Przełącznik IGS-6325-24P4X gwarantuje szerokie pasmo i wydajność na bardzo dużym poziomie.

Inteligentny mechanizm diagnostyczny SFP

Przełączniki serii IGS-6325 obsługują funkcję SFP-DDM (Digital Diagnostic Monitor), która znacznie ułatwia administratorowi sieci łatwe monitorowanie parametrów modułów SFP w czasie rzeczywistym, takich jak wyjściowa / wejściowa moc optyczna, temperatura modułu SFP, prąd polaryzacji lasera i napięcie zasilania danej wkładki SFP.

Port RJ-45 10/100/1000Mbps 24 x port RJ-45 10/100/1000BASE-T, auto-MDI/MDI-X
Interfejs SFP/mini-GBIC 4 x slot SFP 100/1000BASE-X, dzielony z portami od 21 do 24

Kompatybilny z modułami / wkładami SFP 100BASE-FX
Interfejs SFP+ 4 x slot SFP+ 10GbBASE-SR/LR (Porty od 25 do 28)

Kompatybilny z modułami / wkładami SFP+ 1000BASE-SX/LX/BX
Port zasilany PoE 24 x port RJ-45 802.3af/at z funkcją injektora PoE (Porty od 1 do 24)
Port seryjny 1 x port seryjny RJ45-na-RS232 (115200, 8, N, 1)
Architektura przełącznika Store-and-Forward
Przepustowość matrycy 128Gbps/non-blocking
Wydajność przełącznika (pakiety na sekundę) 95.2Mpps przy pakietach 64 bajtowych
Tabela adresów MAC 16 000, automatyczne badanie i starzenie się adresów MAC
Dzielony bufor danych 32M bitów
Kontrola przepływności Back Pressure - Half Duplex

IEEE 802.3x Pause Frame - Full Duplex
Max. wielkość ramki pakietów Jumbo 9 000 bajtów
Przycisk Reset Naciśnięcie < 5 sek.: Restart systemu

Naciśnięcie > 5 sec: Przywrócenie urządzenia do ustawień fabrycznych
Odporność na wyładowania statyczne 5KV DC
Obudowa Aluminiowa, IP30
Montaż Zestaw do instalacji w 19" szafach Rack
Złącza Zdejmowana 6-pinowa listwa / kostka zaciskowa wejścia zasilania

Pin 1/2 do zasilania 1; Pin 3/4 do alarmu zasilania; Pin 5/6 do zasilania 2

Zdejmowana 6-pinowa listwa zaciskowa wejścia /wyjścia cyfrowego

Pin 1/2 do wejścia cyfrowego 1 oraz 2, Pin 3/4 do wyjścia cyfrowego 1 oraz 2,

Pin 5/6 do uziemienia
Alarm Jedno wyjście przekaźnikowe w przypadku awarii zasilania

Prąd przekaźnika alarmowego: 1A przy 24V DC
Wejście / wyjście cyfrowe 2 wejścia cyfrowe (DI):

Poziom 0: -24V~2.1V (±0.1V)

Poziom 1: 2.1V~24V (±0.1V)

Obciążenie wejścia do 24V DC, 10mA max.

2 wyjścia cyfrowe (DO): Otwarty kolektor do 24 VDC, 100 mA
Diody LED System:

Zasilanie DC 1 (Zielona)

Zasilanie DC 2 (Zielona)

Alarm zasilania (Czerwona)

Port Ring (Zielona)

Ring Owner (Zielona)

Wejście / wyjście cyfrowe (Czerwona)

Dany port RJ-45 PoE+ 10/100/1000T (Port od 1 do 24):

Zasilanie PoE w użyciu (Pomarańczowa)

Łączenie / działanie (Zielona)

Dany interfejs SFP Combo 100/1000Mbps (Port od 21 do 24):

100Mbps Łączenie / działanie (Pomarańczowa)

1000Mbps Łączenie / działanie (Zielona)

Dany interfejs SFP+ 1/10Gbps (Port od 25 do 28):

1Gbps Łączenie / działanie (Zielona)

10Gbps Łączenie / działanie (Pomarańczowa)
Wymiary (Szer. x Gł. x Wys.) 440 x 300 x 44 mm, wysokość 1U
Waga 3800g
Wymogi zasilania Podwójne 48~56V DC (Zalecane >53V DC dla zasilania urządzeń PoE+), 11A
Zużycie / dyssypacja energii Maks. 33W /112.51 BTU (Tryb czuwania)

Maks. 540W /1841.13 BTU (Pełne obciążenie z maks. zasilaniem PoE)
Standard PoE IEEE 802.3at Power over Ethernet Plus/PSE
Typ zasilania PoE End-span
Moc wyjściowa zasilania PoE Standard IEEE 802.3af

- Na dany port przy zasilaniu 48V~51V DC (zależne od zasilania wejściowego), maks. 15.4W

Standard IEEE 802.3at

- Na dany port przy zasilaniu 52V~56V DC (zależne od zasilania wejściowego), maks. 36W
Układ pin-ów zasilania 1/2 (+), 3/6 (-)
Całkowity budżet zasilania PoE Przy zasilaniu wejściowym 48V:

- Pojedyncze zasilanie wejściowe: 240W maks. (zależne od zasilania wejściowego)

- Podwójne zasilanie wejściowe: 300W maks. (zależne od zasilania wejściowego)

Przy zasilaniu wejściowym 52~56V:

- Pojedyncze zasilanie wejściowe: 240W maks. (zależne od zasilania wejściowego)

- Podwójne zasilanie wejściowe: 440W maks. (zależne od zasilania wejściowego)

?Wartość napięcia drugiego zasilania wejściowego DC, musi być takie same jak pierwsze - np. 2 x 56V
Max. ilość zasilanych urządzeń klasy 2 (7 Wat) 24
Max. ilość zasilanych urządzeń klasy 3 (15.4 Wat) 24
Max. ilość zasilanych urządzeń klasy 4 (30 Wat 16
Zarządzanie portami Włącz / Wyłącz port

Wybór trybu Auto-negotiation 10/100/1000Mbps dla połączeń Full- lub Half-duplex

Włącz / Wyłącz kontrolę przepływności pakietów

Zarządzanie trybem oszczędzania energii
Status Portu Tryb Speed Duplex

Status połączenia

Status kontroli przepływności

Status auto-negotiation

Status trunk (wspólnego łącza)
Port Mirroring TX / RX / Both

Many-to-1 monitor
VLAN IEEE 802.1Q tag-based VLAN

IEEE 802.1ad Q-in-Q tunneling

Private VLAN Edge (PVE)

MAC-based VLAN

Protocol-based VLAN

Voice VLAN

MVR (Multicast VLAN Registration)

GVRP (GARP VLAN Registration Protocol)

Do 256 grup VLAN, spośród 4096 VLAN ID
Agregacja łączy IEEE 802.3ad LACP/static trunk

Obsługa 14 grup 16-portowego trunk (wspólne łącze)
Spanning Tree Protocol IEEE 802.1D Spanning Tree Protocol

IEEE 802.1w Rapid Spanning Tree Protocol

IEEE 802.1s Multiple Spanning Tree Protocol
QoS Oparty na klasyfikacji ruchu sieciowego, ścisłym priorytecie i WRR

8-poziomowy priorytet przełączania

- Numer portu

- Priorytet 802.1p

- 802.1Q VLAN tag

- DSCP/TOS w pakiecie IP
IGMP Snooping IPv4 IGMP (v1/v2/v3) snooping, do 255 grup multicast

IPv4 IGMP querier mode support
MLD Snooping IPv6 MLD (v1/v2) snooping, do 255 grup multicast

IPv6 MLD querier mode support
Listy kontroli dostępu (ACL) IP-based ACL/MAC-based ACL

Do 256 wpisów
Kontrola przepustowości Kontrola przepustowości danego portu:

Ingress: 10Kbps~13000Mbps

Egress: 100Kbps~13000Mbps
Interfejs IP Maks. 128 interfejsów VLAN
Tabela routingów Maks. 128 wpisów routingowych
Protokoły routingu IPv4 hardware static routing

IPv6 hardware static routing

IPv4 OSPFv2 dynamic routing
Podstawowe interfejsy zarządzania Przeglądarki Web (protokół HTTP), Telnet, SNMP v1, v2c, konsola
Interfejsy zarządzania z szyfrowaniem / zabezpieczeniami SSH, TLS, SSL, SNMP v3
Protokoły SNMP obsługiwane przez MIB RFC 1213 MIB-II

RFC 1493 Bridge MIB

RFC 1643 Ethernet MIB

RFC 2863 Interface MIB

RFC 2665 Ether-Like MIB

RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)

RFC 2737 Entity MIB

RFC 2618 RADIUS Client MIB

RFC 2933 IGMP-STD-MIB

RFC 3411 SNMP-Frameworks-MIB

FC 4292 IP Forward MIBIEEE 802.1X PAE

LLDP
Zgodność z regulacjami FCC Part 15 Class A, CE
Zgodność ze standardami IEEE 802.3 10BASE-T

IEEE 802.3u 100BASE-TX/100BASE-FX

IEEE 802.3z Gigabit SX/LX

IEEE 802.3ab Gigabit 1000T

IEEE 802.3ae 10Gigabit Ethernet

IEEE 802.3x flow control and back pressure

IEEE 802.3ad port trunk with LACP

IEEE 802.1D Spanning Tree Protocol

IEEE 802.1w Rapid Spanning Tree Protocol

IEEE 802.1s Multiple Spanning Tree Protocol

IEEE 802.1p Class of Service

IEEE 802.1Q VLAN tagging

IEEE 802.1ad Q-in-Q VLAN stacking

IEEE 802.1X Port Authentication Network Control

IEEE 802.1ab LLDP

IEEE 802.3ah OAM

IEEE 802.1ag Connectivity Fault Management (CFM)

IEEE 802.3af Power over Ethernet

IEEE 802.3at Power over Ethernet Plus

IEEE 1588 PTPv2

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMPM

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP version 3

RFC 2710 MLD version 1

FRC 3810 MLD version 2

ITU G.8032 ERPS Ring

ITU-T G.8032 ERPS Ring

ITU-T Y.1731 Performance Monitoring
Temperatura Robocza: -40~75 stopni C

Składowania: -40~85 stopni C
Wilgotność Robocza: 5~95%
